Olá a Todos!
Espero que tenham começado um 2021 com o pé direito, e conquistem todas as vossas metas e objetivos, e que acima de tudo tenham trabalho, e saúde. Um bom ano a todos! :)
Tenho estado mais ativa no Facebook Inezices, mas este fim de semana fiz algo que achei melhor trazer-vos por cá, que não tem nada a ver com o habitual do blog, mas é mais uma das minhas muitas Inezices haha Então o que aconteceu?
O meu termoacumulador (cilindro) estava ligado a uma tripla que teve um curto circuito e queimou a ficha. Fiquei sem água quente, e o meu eletricista estava bastante ocupado para passar cá e substituir, mas disse-me que era um procedimento simples e que eu ia conseguir fazer sozinha, aliás eu não claro, que as mulheres não fazem isso (...) o meu cherry!! haha Então o que eu fiz? Challenge Accepted.
Fui pesquisar no youtube como se fazia, e achei até bastante simples, por isso deixo-vos aqui a aventura da Inês Eletricista....será que consegui?
Será que ganhei um penteado eletrizante? Será que incendiei a casa? Vejam tudo a seguir!!
Tripla e Ficha queimadas
Atenção, comprem sempre triplas e extensões de boa qualidade para evitarem curtos circuitos. Esta era da Legrand, no entanto já era um pouco antiga, e apesar das outras 2 sockets da tripla estarem a funcionar, o sistema foi corrompido e por isso vou descartá-la, pois mesmo não utilizando esse socket queimado, poderia acontecer novamente num dos outros dois.
Para esta reparação vão precisar de:
1 ficha macho de 3 fios elétricos (fase, neutro e terra)
1 chave de estrela (alternativa: chave de fendas simples pequeno/busca polos)
1 alicate de corte (alternativa: tesoura de cozinha ou faca)
PASSO A PASSO:
1º - Desligar o quadro elétrico ou o interruptor do quadro relativo à tomada que vão utilizar (no meu caso, do cilindro).
2º - Desaparafusar a ficha nova para a abrir. Optei por uma da Legrand.
Ficha Macho Legrand (1.99€ na Maxmat)
3º - Cortar a ficha macho queimada aproveitando o máximo de cabo possível (para o cabo não ficar demasiado curto no final).
Descarte da ficha macho queimada
4º - Com o alicate de corte, cortar delicadamente a manga protetora (capa branca) para expor os fios elétricos, e cortar depois também delicadamente cada uma das mangas protetoras dos 3 fios, de modo a expor os fios de cobre.
O azul é o neutro, o castanho é a fase (onde passa corrente) e o verde/amarelo é o terra (protege de descargas elétricas).
Fios Eletricos "descarnados"
5º - Torcer os fios de cobre expostos, de modo a não haver dispersão da corrente e facilitar a instalação na ficha nova.
Fios de cobre torcidos
6º - Tendo em conta a distância do ponto de entrada até aos pontos de conexão dos fios elétricos da ficha macho nova, fazer os ajustes necessários, retirando o excesso de manga do cabo elétrico (branco).
Ajustes do cabo

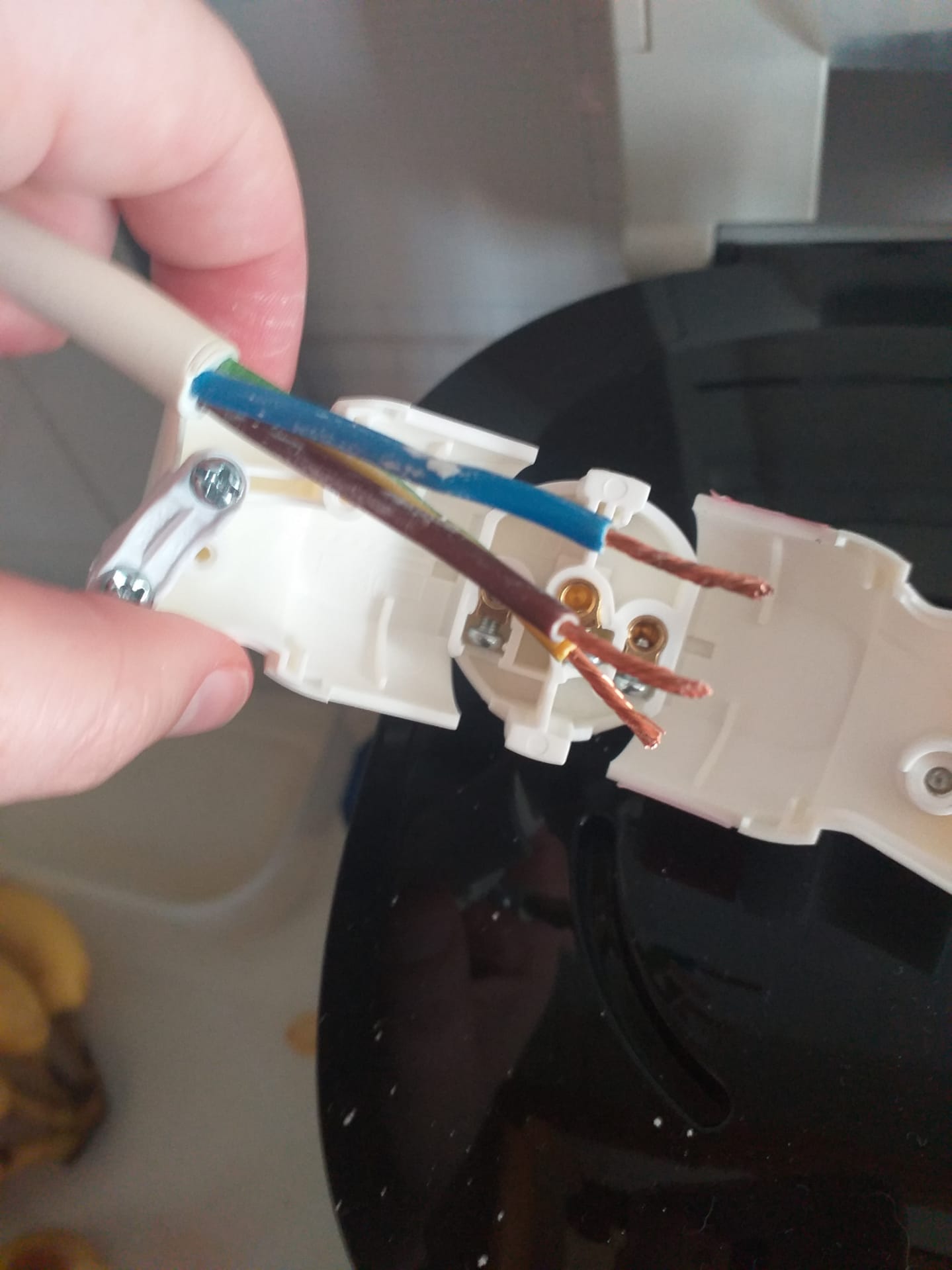

7º - Colocar os 3 fios expostos nas entradas da ficha, com o FIO TERRA no MEIO e apertar os parafusos para os fixar no local.
Aparafusamento dos fios elétricos nas slots
ALERTA - FIO TERRA (amarelo/verde) TEM DE SER NO MEIO
8º - Tendo em conta o local de encaixe, ajustar o cabo para a posição de fixação (não há problema que os fios fiquem curvados). Aparafusar o bloqueador sobre o cabo.
Fixação do cabo elétrico no bloqueador
Ps. Eu cortei demasiada manga no cabo, poderiam cortar menos, e assim teriam fixado o cabo totalmente protegido em vez dos 3 fios encapados soltos, apesar de não haver problema se fizerem como eu fiz.
9º - Fechar a ficha macho, e aparafusar, concluindo a substituição!
Substituição Concluída da Ficha Macho
10º - Ligar a ficha na tomada.
11º - Ligar o quadro da luz/ interruptor do quadro relativo à tomada que querem utilizar.
Acho que fazerem desta forma é mais seguro, para o caso de haver algum curto circuito no momento da passagem da corrente ao ligar a ficha à tomada. Ou seja com o quadro desligado, primeiro ligar a ficha à tomada, e só depois ligar o quadro.
Alicate de Corte Lateral de 160 mm da Topex (4.50€ na Maxmat)
Chave Busca Polos (encontram por 1.80€ na Leroy Merlin)
Resíduos
Tripla e Ficha Macho Queimadas para reciclagem de equipamentos elétricos
(encontram Pontos de Recolha na Worten)
Excessos de manga para reciclagem doméstica no Ecoponto Amarelo.
Rufar dos Tambores.... Será que consegui?!
Prova Final......SUCESSO!! :)
Espero que tenham gostado e vos seja útil!
Devem ter sempre muito cuidado quando lidam com corrente elétrica.
E já sabem o meu mote..."cada macaquinho no seu galho"! Então, se tiverem algum problema elétrico, e não souberem ou não se sentirem confortáveis para resolver vocês próprios, devem sempre chamar um especialista, neste caso, um Eletricista.
Gostaram deste post?
Se fizerem DIY's, partilhem comigo no
INEZICES por favor! Vou adorar ver :)
Beijinho,
Inês
